Thông tin sản phẩm

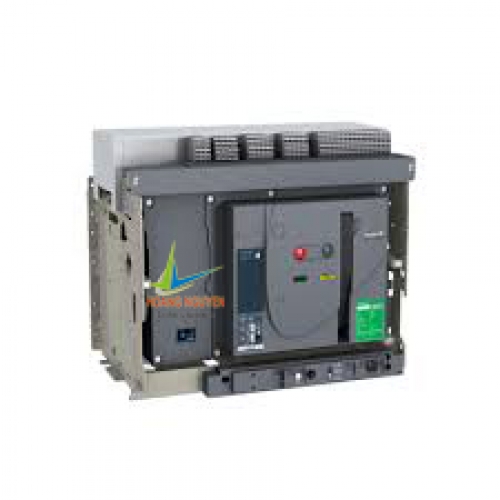

Tên sản phẩm: Máy cắt không khí NT16H23D2 : 3P 1600A, 50kA, Drawout
Model: Máy cắt không khí NT16H23D2 : 3P 1600A, 50kA, Drawout
Model: Máy cắt không khí NT16H23D2 : 3P 1600A, 50kA, Drawout
Máy cắt không khí NT16H23D2 : 3P 1600A, 50kA, Drawout
Đánh giá: 0/5 sao (trong tổng số 4 bình chọn)
Bình chọn của bạn:
Bình chọn của bạn:
Máy cắt không khí NT16H23D2 : 3P 1600A, 50kA, Drawout
Rated current(A) 1600A (dòng điện định mức)
Ultimate breaking capacity(kA), Icu 50kA @ 440V (Khả năng chịu dòng max trong 1 giây)
Rated insulation voltage(V) (Ui) 800V (Điện áp có thể lắp đặt được)
Rated operating voltage(V) (Ue) 400V / 440V / 690V (Điện áp làm việc định mức)
Frequency (Hz) 50Hz / 60Hz (tần số định mức)
ACB Schneider-3P Fixed/630A/42kA-NT06H13F2
- Rated current(A) : 630A (dòng điện định mức)
- Type : Fixed
- Ultimate breaking capacity(kA) : Icu:42kA (Khả năng chịu dòng max trong 1 giây)
- Rated operating voltage(V) : (Ue)400V/440V (Điện áp làm việc định mức)
- Frequency (Hz) : 50Hz / 60Hz (tần số định mức)
- Service breaking capacity(%Icu) : Ics : 42kA
Tổng Quan
ACB Schnedier Masterpact NT loại H1, H2, từ 630A đến 1600A
- Điện áp định mức 660V , 50/60Hz
- Tuân theo tiêu chuẩn IEC 947-2, Ics=100% Icu
- Masterpact NTcơ bản bao gồm:
- Bộ đấu dây cáp
- Micrologic 2.0A
- 4 tiếp điểm báo trạng thái
- 1 tiếp điểm báo sự cố
ACB Schnedier Masterpact NT loại H1, H2, từ 630A đến 1600A
- Masterpact NT ACB type H1, H2 from 630 to1600A
- Rated voltage : 660V, 50/60Hz
- Complying with IEC 947-2, Ics=100% Icu
- Basic Masterpact NTincludes:
- Rear connection
- Micrologic 2.0A
- 4 indication contact OF
- 1 fault indication contact SDE
- Bảng chọn công suất cho máy cắt không khí ACB Masterpact NT
Số pha | Dòng cắt | Loại | Idm | Mã sp |
ACB 3P | 42kA | FIXED | 630 | NT06H13F2 |
ACB 3P | 42kA | FIXED | 800 | NT08H13F2 |
ACB 3P | 42kA | FIXED | 1000 | NT10H13F2 |
ACB 3P | 42kA | FIXED | 1250 | NT12H13F2 |
ACB 3P | 42kA | FIXED | 1600 | NT16H13F2 |
ACB 3P | 42kA | Drawout | 630 | NT06H13D2 |
ACB 3P | 42kA | Drawout | 800 | NT08H13D2 |
ACB 3P | 42kA | Drawout | 1000 | NT10H13D2 |
ACB 3P | 42kA | Drawout | 1250 | NT12H13D2 |
ACB 3P | 42kA | Drawout | 1600 | NT16H13D2 |
ACB 4P | 42kA | FIXED | 630 | NT06H14F2 |
ACB 4P | 42kA | FIXED | 800 | NT08H14F2 |
ACB 4P | 42kA | FIXED | 1000 | NT10H14F2 |
ACB 4P | 42kA | FIXED | 1250 | NT12H14F2 |
ACB 4P | 42kA | FIXED | 1600 | NT16H14F2 |
ACB 4P | 42kA | Drawout | 630 | NT06H14D2 |
ACB 4P | 42kA | Drawout | 800 | NT08H14D2 |
ACB 4P | 42kA | Drawout | 1000 | NT10H14D2 |
ACB 4P | 42kA | Drawout | 1250 | NT12H14D2 |
ACB 4P | 42kA | Drawout | 1600 | NT16H14D2 |
ACB 3P | 50kA | FIXED | 630 | NT06H23F2 |
ACB 3P | 50kA | FIXED | 800 | NT08H23F2 |
ACB 3P | 50kA | FIXED | 1000 | NT10H23F2 |
ACB 3P | 50kA | FIXED | 1250 | NT12H23F2 |
ACB 3P | 50kA | FIXED | 1600 | NT16H23F2 |
ACB 3P | 50kA | Drawout | 630 | NT06H23D2 |
ACB 3P | 50kA | Drawout | 800 | NT08H23D2 |
ACB 3P | 50kA | Drawout | 1000 | NT10H23D2 |
ACB 3P | 50kA | Drawout | 1250 | NT12H23D2 |
ACB 3P | 50kA | Drawout | 1600 | NT16H23D2 |
ACB 4P | 50kA | FIXED | 630 | NT06H24F2 |
ACB 4P | 50kA | FIXED | 800 | NT08H24F2 |
ACB 4P | 50kA | FIXED | 1000 | NT10H24F2 |
ACB 4P | 50kA | FIXED | 1250 | NT12H24F2 |
ACB 4P | 50kA | FIXED | 1600 | NT16H24F2 |
ACB 4P | 50kA | Drawout | 630 | NT06H24D2 |
ACB 4P | 50kA | Drawout | 800 | NT08H24D2 |
ACB 4P | 50kA | Drawout | 1000 | NT10H24D2 |
ACB 4P | 50kA | Drawout | 1250 | NT12H24D2 |
ACB 4P | 50kA | Drawout | 1600 | NT16H24D2 |
- Bảng chọn công suất cho máy cắt không khí ACB Masterpact NW
Số Pha | Dòng cắt | Loại | Idm | Mã sản phẩm |
ACB 3P | 65 kA | FIXED | 800 | NW08H13F2 |
ACB 3P | 65 kA | FIXED | 1000 | NW10H13F2 |
ACB 3P | 65 kA | FIXED | 1250 | NW12H13F2 |
ACB 3P | 65 kA | FIXED | 1600 | NW16H13F2 |
ACB 3P | 65 kA | FIXED | 2000 | NW20H13F2 |
ACB 3P | 65 kA | FIXED | 2500 | NW25H13F2 |
ACB 3P | 65 kA | FIXED | 3200 | NW32H13F2 |
ACB 3P | 65 kA | FIXED | 4000 | NW40H13F2 |
ACB 3P | 100 kA | FIXED | 4000b | NW4BH13F2 |
ACB 3P | 100 kA | FIXED | 5000 | NW50H13F2 |
ACB 3P | 100 kA | FIXED | 6300 | NW63H13F2 |
ACB 4P | 65 kA | FIXED | 800 | NW08H14F2 |
ACB 4P | 65 kA | FIXED | 1000 | NW10H14F2 |
ACB 4P | 65 kA | FIXED | 1250 | NW12H14F2 |
ACB 4P | 65 kA | FIXED | 1600 | NW16H14F2 |
ACB 4P | 65 kA | FIXED | 2000 | NW20H14F2 |
ACB 4P | 65 kA | FIXED | 2500 | NW25H14F2 |
ACB 4P | 65 kA | FIXED | 3200 | NW32H14F2 |
ACB 4P | 65 kA | FIXED | 4000 | NW40H14F2 |
ACB 4P | 100 kA | FIXED | 4000b | NW4BH14F2 |
ACB 4P | 100 kA | FIXED | 5000 | NW50H14F2 |
ACB 4P | 100 kA | FIXED | 6300 | NW63H14F2 |
ACB 3P | 65 kA | DRAWOUT | 800 | NW08H13D2 |
ACB 3P | 65 kA | DRAWOUT | 1000 | NW10H13D2 |
ACB 3P | 65 kA | DRAWOUT | 1250 | NW12H13D2 |
ACB 3P | 65 kA | DRAWOUT | 1600 | NW16H13D2 |
ACB 3P | 65 kA | DRAWOUT | 2000 | NW20H13D2 |
ACB 3P | 65 kA | DRAWOUT | 2500 | NW25H13D2 |
ACB 3P | 65 kA | DRAWOUT | 3200 | NW32H13D2 |
ACB 3P | 65 kA | DRAWOUT | 4000 | NW40H13D2 |
ACB 3P | 100 kA | DRAWOUT | 4000b | NW4BH13D2 |
ACB 3P | 100 kA | DRAWOUT | 5000 | NW50H13D2 |
ACB 3P | 100 kA | DRAWOUT | 6300 | NW63H13D2 |
ACB 4P | 65 kA | DRAWOUT | 800 | NW08H14D2 |
ACB 4P | 65 kA | DRAWOUT | 1000 | NW10H14D2 |
ACB 4P | 65 kA | DRAWOUT | 1250 | NW12H14D2 |
ACB 4P | 65 kA | DRAWOUT | 1600 | NW16H14D2 |
ACB 4P | 65 kA | DRAWOUT | 2000 | NW20H14D2 |
ACB 4P | 65 kA | DRAWOUT | 2500 | NW25H14D2 |
ACB 4P | 65 kA | DRAWOUT | 3200 | NW32H14D2 |
ACB 4P | 65 kA | DRAWOUT | 4000 | NW40H14D2 |
ACB 4P | 100 kA | DRAWOUT | 4000b | NW4BH14D2 |
ACB 4P | 100 kA | DRAWOUT | 5000 | NW50H14D2 |
ACB 4P | 100 kA | DRAWOUT | 6300 | NW63H14D2 |
